●特長
従来の回転式スプレーボールは、噴射時の反力を利用したものが多く、これは、ボール自体の回転を制御できないため、圧力および水量の変化によって回転が速くなり、洗浄効果が低下する欠点がありました。
本機、”ローラーボール”は、内部に回転体および、シンプルで、かつ、サニタリー的にも考慮した「差動減速装置」を取り入れ、ヘッドを適正な回転速度に制御して、噴射水の効力を最大に活用したものです。
●主仕様
|
|
|
|
<GRB-1A> |
<GRB-1B/GRB-OB> |
<GRB-1AP> |
<GRB-MN> |
| 型式 |
GRB-1A |
GRB-1B |
GRB-OB |
GRB-1AP |
GRB-MN |
| 使用圧力 |
0.3〜0.7MPa |
0.3〜0.7MPa |
0.3〜0.7MPa |
0.3〜0.7MPa |
0.1〜0.7MPa |
| 流水量 |
82〜130
リットル/min |
85〜135
リットル/min |
70〜110
リットル/min |
82〜130
リットル/min |
30〜60
リットル/min |
| 標準回転数 |
2〜10rpm |
2〜10rpm |
2〜10rpm |
2〜10rpm |
- |
| 噴射距離 |
2〜3.5m |
2〜3.5m |
2〜3m |
2.5〜4m |
1〜1.5m |
| 外形寸法 |
66Φmm × 145mm |
55Φmm × 135mm |
50Φmm × 130mm |
80Φmm × 150mm |
34Φmm × 70mm |
| 配管接続口径 |
Rc3/4 |
Rc3/4 |
Rc3/4 |
Rc3/4 |
Rc3/8 |
| 重量 |
550g |
550g |
450g |
650g |
200g |
| 主要材料 |
SUS304
SUS316
PTFE |
SUS304
SUS316
PTFE |
SUS304
SUS316
PTFE |
SUS304
SUS316
PTFE |
SUS304
SUS316
PTFE |
<設置例>
※ノズルの穴数、位置などは、お打合わせにより変更可能です
●主仕様 TPN-2
| 使用圧力 |
0.2〜0.5MPa |
| 吹出流量 |
81〜121 リットル/min |

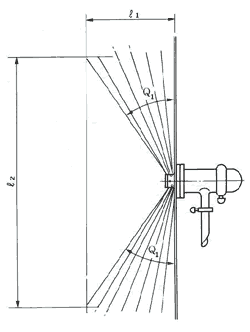

| 到達距離（l1） |
1,600〜1,950mm |
| 拡散距離（l2） |
4,000〜4,600mm |
| 広がり角度（Q1） |
0〜40° |
| 耐熱性 |
80℃ |
| 耐薬性 |
弱酸、弱アルカリ：3%以内 |
| 配管取合部 |
1Sへルール |
| 重量 |
約1.3kg |
●主仕様 TPN-2S
| 使用圧力 |
0.2〜0.5MPa |
| 吹出流量 |
81〜121 リットル/min |
| 到達距離（l1） |
1,600〜1,950mm |
| 拡散距離（l2） |
4,000〜4,600mm |
| 広がり角度（Q1） |
0〜40° |
| 耐熱性 |
80℃ |
| 耐薬性 |
弱酸、弱アルカリ：3%以内 |
| 配管取合部 |
1Sへルール |
| 重量 |
約1.3kg |
●特長
- 主材料は、SUS-304耐熱製PTFEを使用、スチーム殺菌内で固定して洗浄できます。
- 液だまりのないアール機構と液抜きが完全にできるポケットにより、コンタミがありません。
- 自己洗浄機能を有し、潤滑油を使用していませんので、CIPシステムに最適です。
- シンプルな構造です。部品点数も少なく、自社で簡単にメインテナンス可能です。
- 取合い（接続口）：へルール、ネジ式、溶接タイプがあります。
●用途
食品・製薬・化学業界・・・・醗酵槽、貯槽、混合槽、ドライヤー、反応釜等。
●主仕様
| 型式 |
GRB-1AS |
GRB-2AS |
| 使用圧力 |
0.3〜0.7MPa |
0.3〜1.0MPa |
| 流水量 |
82〜130リットル/min |
220〜400リットル/min |
| 標準回転数 |
3〜10rpm |
2〜8rpm |
| 噴射距離（半径） |
2〜3.5m |
3〜5m |
| 外形寸法 |
66Φmm×160mm |
130Φmm×250mm |
| 最高使用温度 |
80℃ |
80℃ |
| 接続口寸法 |
ピン式
へルール：1S ネジ：1S |
ピン式
へルール：2S ネジ：2S |
| 重量 |
約0.8kg |
約3kg |

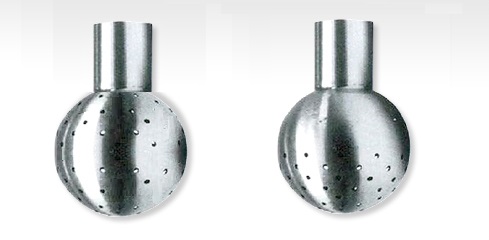

●特長
- 主材料は、SUS-304/SUS316/SUS316Lのほか導電性PTFE/PTFEや特殊材料での製作もご相談ください。
- 狙い撃ちシャワーボールなどタンク形状に合わせた設計も可能。
- 取合い（接続口）：へルール、ネジ式、ピンタイプから接続配管付、飛散防止蓋付など多種対応可能。
●用途
食品・製薬・化学業界・・・・醗酵槽、貯槽、混合槽、ドライヤー、反応釜等。
●主仕様
| 使用水圧 |
0.1〜0.5MPa |
| 噴射パターン |
全面噴射、上面噴射、下面噴射 および狙い撃ち対応 |
| 噴出量 |
〜400リットル/min |
| 噴射飛距離 |
2〜5m（半径） |
| 外形寸法 |
25・40・60・80・100Φ |
| 主材質 |
SUS304、316、PP、PE、PTFEほか |
| 重量 |
150g以上 |
| 取合 |
配管ネジ（R・Rc）・サニタリー |
●特長
- PTFE製である為、耐食性、耐薬性に優れています。
- PTFE製のボディーとスプレーヘッドから成る二体構造の為、ノズルメインテナンスが容易にでき、本ユニットを通過する液体の流れにより、スプレーヘッドが回転しますので外部にモーターや電源を設置する必要はありません。
- スプレーヘッドより吐出されるスプレーパターンは、直進棒流を形成しますので、最大異物通過径を大きく取ることができます。そのために、ノズル目詰まりを防止することが出来、更に低圧でも効果的な洗浄力を得ることができます。
●応用
食品業界及び、化学処理業界を中心とした各種の発酵、貯槽、処理用容器及びタンクの洗浄または、リンス、その他。
●主仕様
| 取合寸法 |
1/2”、3/4”、1”、2”、3” |
| 使用温度 |
93℃迄 |
| 洗浄範囲 |
180°、360° |
| 吐出水量 |
15.1〜1,481リットル/min |
| 吐出圧力 |
0.07〜0.35MPa |
|
|
